Пневматический распределитель В63-25А-01; В63-34А-01
Пневмораспределители В63-25А-01, В63-34А-01 являются четырёхлинейными и двухпозиционными распределителями, обеспечивающими изменение потоков сжатого воздуха в пневмоприводах различного оборудования. Эти пневмораспределители имеют одностороннее пневматическое управление двух типов: -с пневматическим возвратом (-25А), -с пружинным возвратом (-34А). Способ присоединения пневмолиний--стыковой, нижний (цифры "01" в обозначении).
Рабочая среда--сжатый воздух, очищенный не грубее 10 класса загрязнённости, содержащий распылённое масло вязкости от 10 до 35 мм2/с (сСт) при температуре 500С.
Стандартное климатическое исполнение и категория размещения--УХЛ4.
Распределительным органом распределителей данного типа является плоский притёртый золотник, связанный с поршнем, размещённым в корпусе. Перемещение золотника осуществляется при подаче давления управления в соответствующий канал распределителя (14), а возврат и удержание в исходном положении--либо за счёт усилия давления в полости управления, соединённой с каналом питания (1), либо под воздействием пружины. (См.графические схемы).
Для снижения уровня шума при срабатывании пневмораспределителя рекомендуется устанавливать в атмосферный канал (3) пневмоглушитель типа 2113-..
Распределители типа В63-25А-01 и В63-34А-01 крепятся при помощи четырёх винтов к специальной монтажной плите, в которой выполнены рабочие каналы. Герметичность соединения обеспечивается при помощи резиновых уплотнительных колец, установленных в основании пневмораспределителя.
Пневмораспределители типа В63-25А-01, В63-34А-01 соответствуют ТУ 2-053-1633-83.
Пример обозначения распределителя при заказе:
В63-25А-01 УХЛ4; В63-34А-01 УХЛ4
Графические схемы пневмораспределителей типа В63-25А-01и В63-34А-01:
(-25А)
(-34А)
Технические характеристики пневмораспределителей типа В63-25А-01; В63-34А-01:
|
Наименование параметра |
В63-34А-01 |
В63-25А-01 |
|
Условный проход, Ду, мм |
16 |
20 |
|
Присоединение пневмолиний |
стыковое |
стыковое |
|
Номинальное давление, МПа |
0,63 |
0,63 |
|
Минимальное давление, Мпа |
0,25 |
0,25 |
|
Пропускная способность, Кv, м3/ч, не менее |
2,8 |
5 |
|
Макс.число срабатываний в минуту |
250 |
250 |
|
Минимальное давление управления, МПа, не более |
0,25 |
01+05Рраб |
|
Масса, кг, не более |
1,15 |
2,10 |

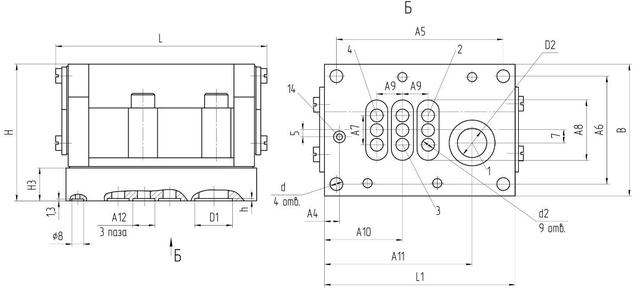

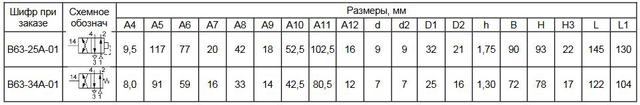

Габаритные и присоединительные размеры пневмораспределителей В63-25А-01; В63-34А-01:
Частное предприятие «Технобелтрейд» является официальным дилером ООО «Пневмоаппарат», РФ в Республике Беларусь.
<!--[if gte mso 9]>
| Основные | |
|---|---|
| Страна производитель | Россия |
| Максимальное рабочее давление | 1 МПа |
| Минимальное рабочее давление | 0.25 МПа |
| Гарантийный срок | 12 месяцев, если иное не указано в паспорте завода-изготовителя. |
| Пользовательские характеристики | |
| Соединение | стыковое нижнее, с плитой |
| Тип соединения | стыковое |
