Пневмораспределители 5Р-4(6,10,16)-361(362,366,367)-3

Пневматический распределитель 5Р-4(6,10,16)-361(362,366,367)-3

5-ти линейные, 3-х позиционные пневмораспределители с ручным управлением изготавливаются с условным проходом 4, 6, 10 и 16мм, имеют цилиндрический золотник с эластичными уплотнениями  и резьбовое присоединение. В зависимости от функциональной схемы могут быть следующие варианты переключения:

--в средней позиции золотника обе полости потребителя сообщены с атмосферой (типы 5Р-6-362-3 и 5Р6-367-3);

--в средней позиции золотника все линии перекрыты (типа 5Р-6361-3 и 5Р-6-366-3).

Под действием вручную на рычаг управления золотник распределителя занимает одно из

двух крайних положений, но в исходное (среднее) положение он может быть возвращён различными способами (соответствующая буква в обозначении пневмосхемы):

таким образом

--возвращается и удерживается при помощи пружины (пневмосхемы -361, -362);

--фиксируется в каждой из трёх позиций (пневмосхемы-366, -367).

Три положения золотника дают возможность выходным каналам (2) и (4) сообщаться с каналом питания (1) либо с соответствующим атмосферным каналом (3) или (5).

Рекомендуется для снижения уровня шума при сбросе отработанного воздуха в атмосферные каналы устанавливать пневмоглушители.

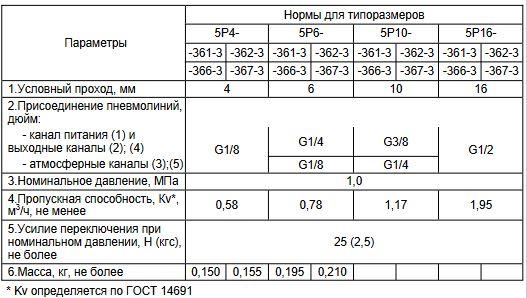

Технические характеристики пневмораспределителей 5Р-4(6, 10, 16)-361(-362, 366, 367):

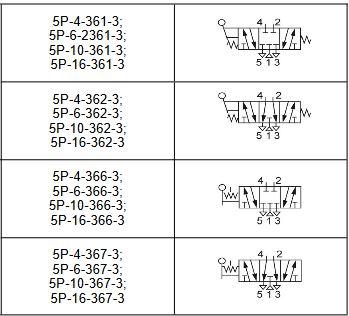

Графические схемы пневмораспределителей 5Р-4(6, 10, 16)-361(-362, 366, 367):

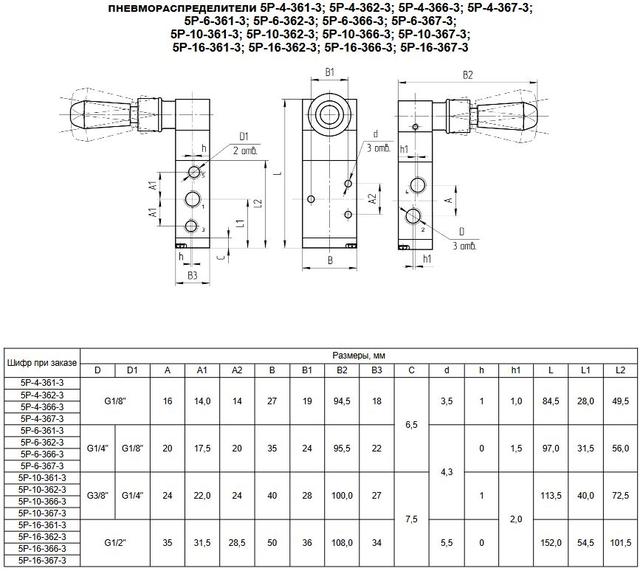

Габаритные и присоединительные размеры пневмораспределителей 5Р-4(6, 10, 16)-361(362, 366, 367):
