Пневмораспределитель 3Р-4 (6, 10, 16)-252 (253; 262; 263)-3

Пневматический распределитель 3Р-4 (6, 10, 16)-252 (253; 262; 263)-3

Пневмораспределители, имеющие схемы распределения потоков 252, 253, 262 и 263 являются 3-х линейными, 2-х позиционными с ручным управлением, с резьбовыми отверстиями в корпусе. Внутри распределителя перемещается цилиндрический золотник с эластичными уплотнениями.

В исходном положении канал питания (1) отсечён от выходного канала (2), который соединён с атмосферным каналом (3). Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязнённости. Под воздействием кнопки или рычага золотник занимает одно из 2-х крайних положений, возвращаясь в исходное положение в зависимости от конструкции или с помощью пружины, или фиксируется в каждой позиции.

Пневмораспределители со схемами 252 и 253 имеют ручное управление-кнопка; 262 и 263 ручное управление-рычаг.

В свою очередь схемы 252, 262 имеют двухстороннее управление с фиксацией в крайних положениях, схемы 253, 263 имеют одностороннее управление с пружинным возвратом в исходное положение.

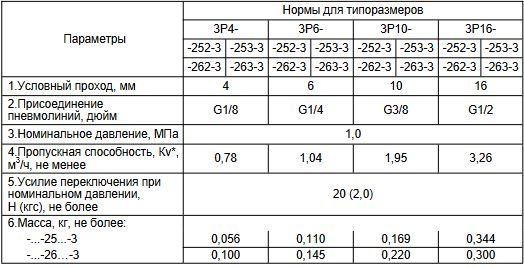

 Технические характеристики пневмораспределителей 3Р-4(6, 10, 16)-252(-253, 262, 263):

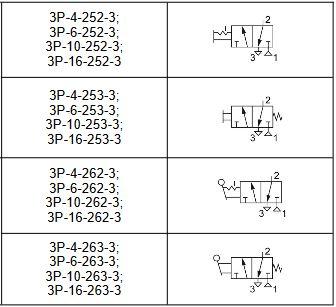

Графические схемы пневмораспределителей 3Р-4(6, 10, 16)-252(253, 262, 263):

Габаритные и присоединительные размеры пневмораспределителей 3Р-4(6, 10, 16)-252(253, 262, 263):
