Пневмораспределители 3Р-4(6, 10, 16)-212-3

Пневматический распределитель 3Р-4(6, 10, 16)-212-3

Пневмораспределитель 3/2 типа 3Р-4(6, 10, 16)-212-3 имеет двухстороннее пневматическое управление. Условный проход может быть: 4, 6, 10 и 16 мм. Присоединение при помощи резьбовых отверстий в корпусе. Цилиндрический золотник имеет эластичные уплотнения и перемещается из одного крайнего положения в другое при подаче давления управления поочерёдно под торцы золотника через каналы (12) и (23). При снятии давления управления золотник  сохраняет своё положение и запоминает свою последнюю позицию при условии горизонтального положения. Распределитель крепится двумя винтами через отверстия в корпусе.

Рекомендуется в атмосферный канал (3) устанавливать пневмоглушитель для уменьшения уровня шума.

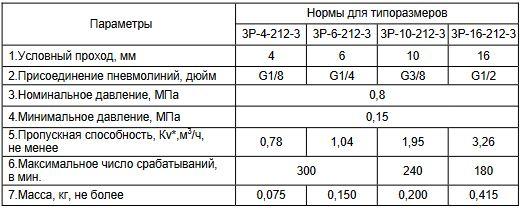

 Технические характеристики пневмораспределителей 3Р-хх-212-3:

Графическая схема пневматических распределителей типа 3Р-хх-212-3:

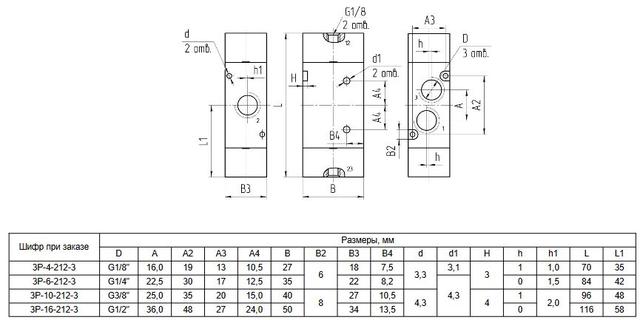

Габаритные и присоединительные размеры пневмораспределителей 3Р-хх-212-3:

Частное предприятие «Технобелтрейд» является официальным дилером ООО «Пневмоаппарат», РФ в Республике Беларусь.
