Блок подготовки воздуха П-ФРК; П-ФРК-..-5; П-ФРК-..АО

Блок подготовки воздуха типа П-ФРК широко применяется в производстве для очистки сжатого  воздуха от влаги и различных примесей типа минерального масла, твёрдых частиц и пр..

Изготавливаются блоки подготовки с условными проходами 4, 6, 10, 16 и 25 мм, у которых предусмотрены резьбовые отверстия в корпусе для присоединения. Абсолютная тонкость фильтрации 25мкм (при заказе не обозначается). Если технические условия требуют более тонкой очистки сжатого воздуха, то предусмотрены пневмоблоки типа П-ФРК-(6,10,16,25)-5, где цифра "5" указывает на тонкость фильтрации 5мкм.

Пневмоблоки П-ФРК работают на сжатом и очищенном не грубее 12 класса (по ГОСТ 17433) воздухе, а в случае блоков тонкой очистки--не грубее 10 класса загрязнённости.

Стандартное климатическое исполнение и категория размещения--УХЛ4.

Пневмоблок П-ФРК состоит из фильтра-влагоотделителя и редукционного пневмоклапана, объединённых в одном корпусе (с резервуаром для сбора конденсата снизу и с настроечным устройством пневмоклапана вверху). Отслеживать уровень накопившихся загрязнений позволяют прорези в металлическом кожухе прозрачного стакана фильтра.

Блоки типа П-ФРК имеют полуавтоматический отвод конденсата, т.е устройство для отвода конденсата, расположенное в нижней части блока, срабатывает при отсутствии давления либо при нажатии на штуцер снизу вверх вручную.

Также имеется возможность изготовления блоков подготовки воздуха с автоматическим отводом конденсата, в этом случае в обозначении пневмоблока указывают буквы "АО".

Вращая рукоятку настроечного устройства пневмоклапана, можно обеспечить плавное изменение давления на выходе в пределах всего диапазона настройки. Зафиксировать рукоятку в нужном положении можно, нажав на неё. Прилагаемый манометр вкручивается в одно из отверстий в корпусе (предварительно требуется открутить пробку).

Блоки подготовки типа П-ФРК устанавливаются в вертикальном положении (отклонение не более 5 градусов) при помощи кронштейна, закреплённого на редукционном клапане, на трубопроводе в месте, удобном для дальнейшего визуального контроля и обслуживания при этом стрелка на корпусе пневмоблока должна совпадать с направлением движения воздуха в пневмопроводе.

Пример обозначения при заказе:

Блок подготовки воздуха П-ФРК-16-2 УХЛ4

Блок подготовки воздуха (тонкой очистки) П-ФРК-10-5 УХЛ4.

Блок подготовки воздуха (с автоматическим отводом конденсата) П-ФРК-6-АО-2 УХЛ4.

Блок подготовки воздуха (тонкой очистки и с автоматическим отводом конденсата) П-ФРК-25-5-АО УХЛ4

 Графическая схема блока П-ФРК:

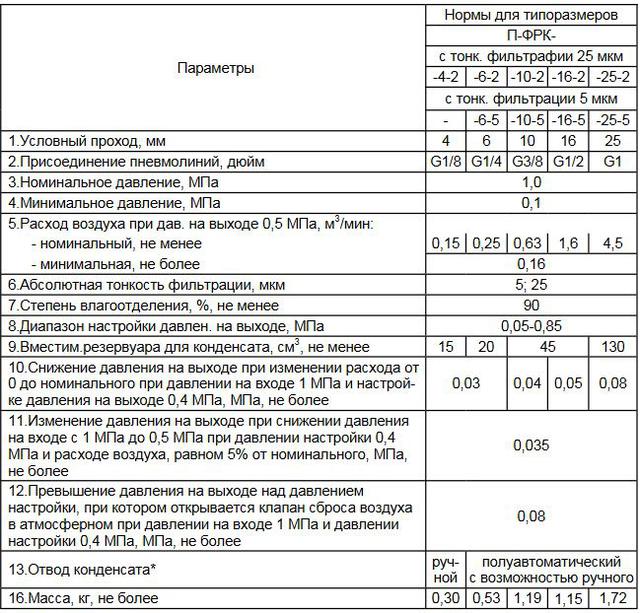

Технические характеристики блоков подготовки воздуха типа -ФРК-..; П-ФРК-..-5; П-ФРК-..АО:

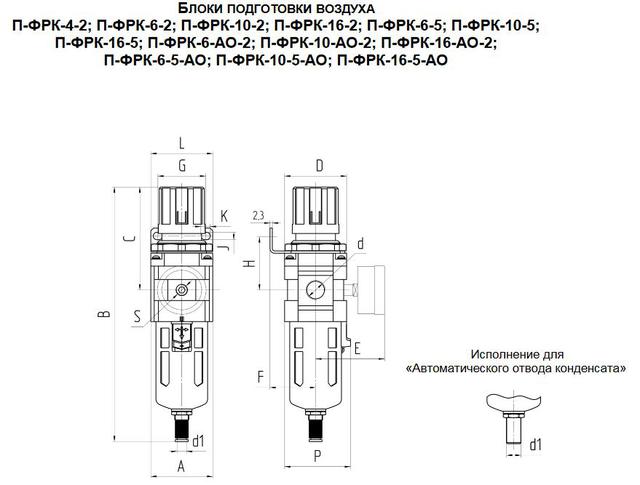

Габаритные и присоединительные размеры пневмоблоков типа П-ФРК-..; П-ФРК-..-5; П-ФРК-..АО с условными проходами 4. 6, 10 и 16мм:

РИС.1

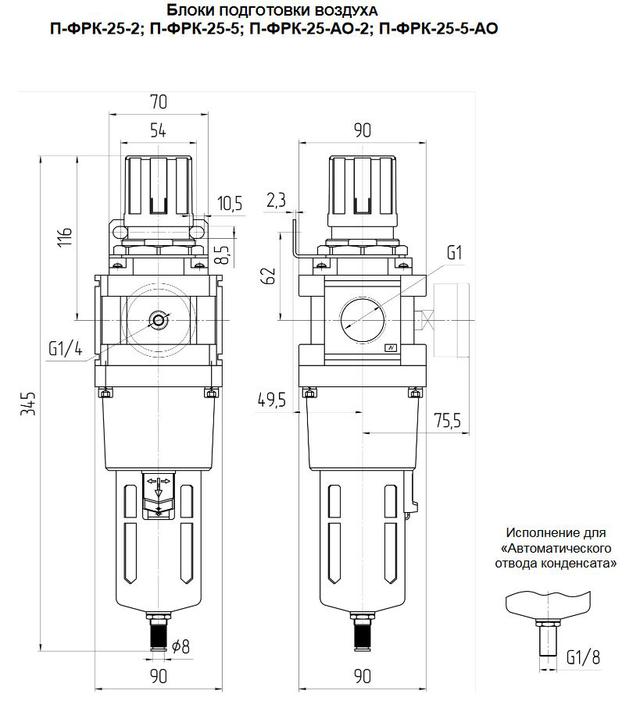

Габаритные и присоединительные размеры пневмоблоков типа П-ФРК-..; П-ФРК-..-5; П-ФРК-..АО с условным проходом 25мм:

РИС.2
